Kabamosios lubos iš Rigips PRO gipskartonio plokščių pritvirtintų prie kryžminės dviejų lygių CD 60 profiliuočių konstrukcijos

Skaityti daugiau

Skaityti mažiau

4.10.17

Pridėti prie mano mėgstamiausių

El. paštas Facebook Twitter Linkedin

Sistemos aprašymas
Išeigų skaičiuoklė
Techniniai duomenys
Dokumentai

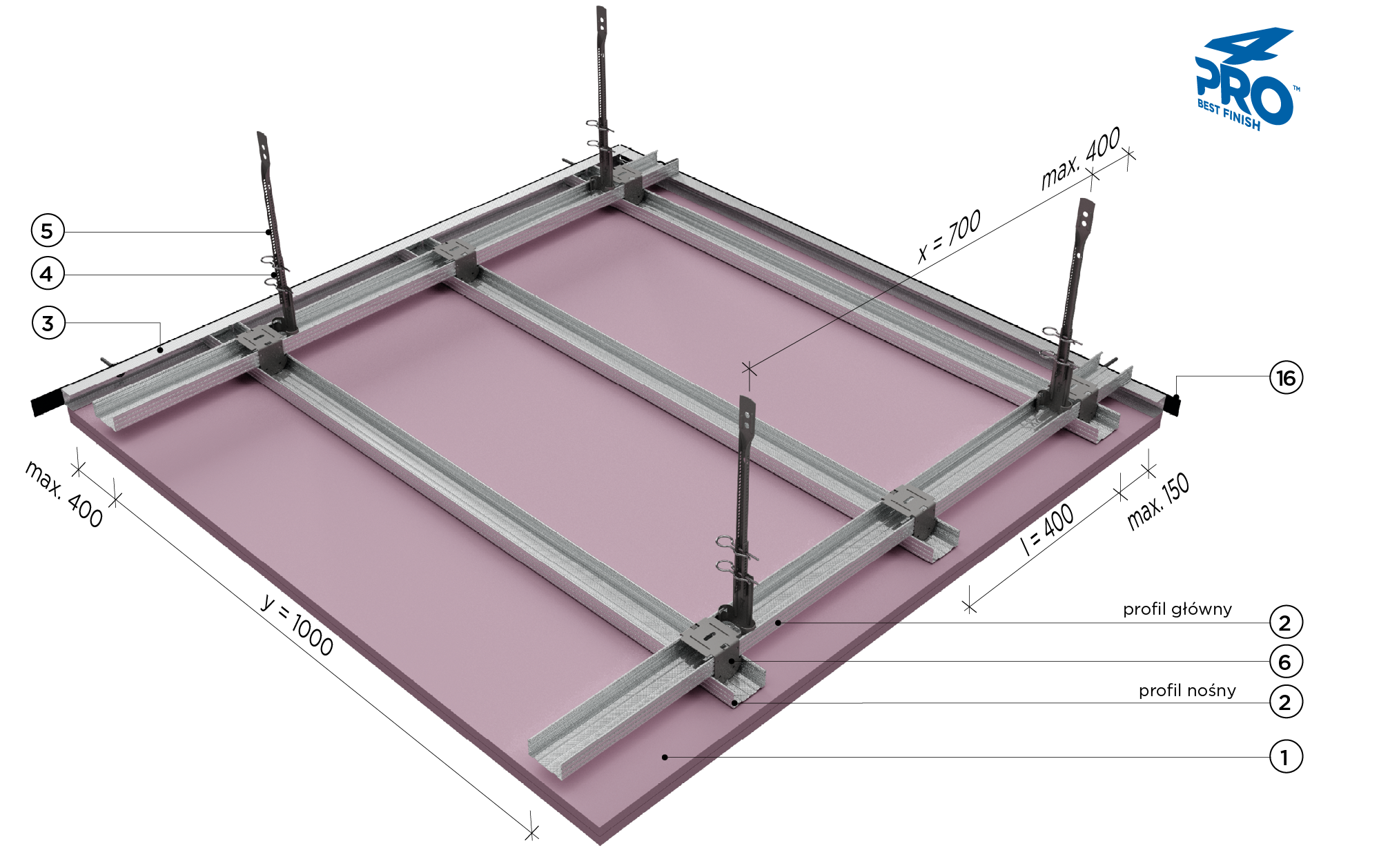

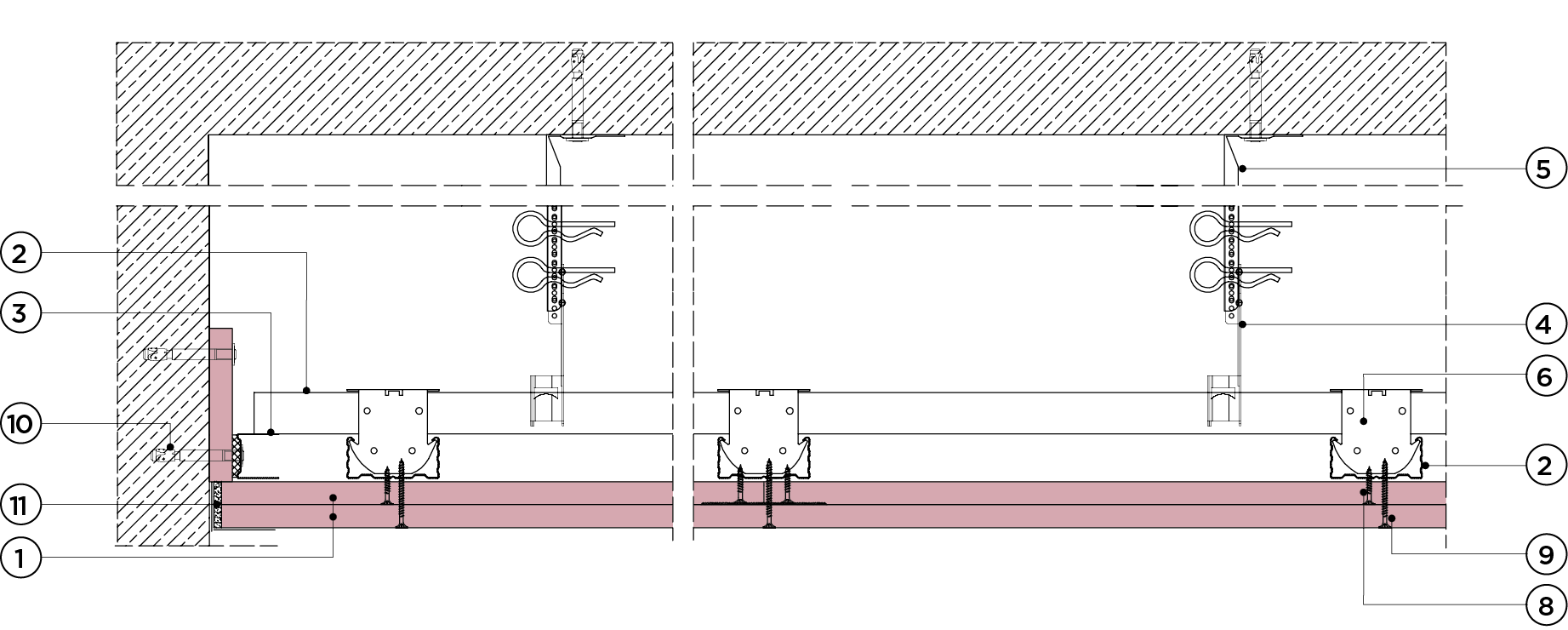

Sistemos aprašymas

①Gipskartonio plokštė RIGIPS PRO Fire+ tipas DF arba Fire+ Hydro tipas DFH2, 2x15 mm
② Profiliuotis CD 60 Ultrastil®
③ Profiliuotis UD 30 Ultrastil®
④ Pasukamas Nonius tipo CD profiliuočių pakabos apatinis elementas
⑤ Nonius tipo pakabos viršutinis elementas
⑥ Kryžminis CD profiliuočių jungtukas
⑦ Išilginis CD profiliuočių jungtukas
⑧ Sraigtai TN 3,5x25 mm, kas 400 mm
⑨ Sraigtai TN 3,5x45 mm, kas 150 mm
⑩ Metalinis ankeris, 6x40mm
⑪ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO
⑫ Siūlių juosta RIGIPS
⑬ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish
⑭ Mineralinė vata ISOVER ACOUSTIC, storis 50 mm - jeigu reikia
⑮ Jungtukas Nonius tipo pakabai
⑯ Sandarinimo juosta RIGIPS, plotis 30 mm

Išeigų skaičiuoklė

Atsisiųsti (.xls)

Medžiagų kiekis, m²

Produktų kiekiai

Aukštis (m)

Plotis (m)

Produktas: Ultrastil CD 15915 — Išilginis CD profiliuočių jungtukas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips 16534 — Metalinis kaištis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Mineralinė vata ISOVER ACOUSTIC 50 mm

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Plokštė pagal pasirinktą sistemą

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Sraigtas pirmam sluoksniui TN 25

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Sraigtas antram sluoksniui TN 45

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 60 — Lubinis profiliuotis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil UD 30 — Perimetrinis lubinis profiliuotis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc Spark Perf - Siūlių armavimo juostos

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15933 - Pasukamas Nonius tipo CD profiliuočių pakabos apatinis elementas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 1017060 — Kryžminis CD60 profiliuočių jungtukas 2 lygių konstrukcijai

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips akustinės, sandarinimo juostos

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc Super — Gipsinis glaistas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips ProFinish — Polimerinis glaistas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc GK 27 - Nonius tipo pakabos viršutinis elementas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Techniniai duomenys

Bendri

Konstrukcijos storis 245 mm

Minimalus konstrukcijos storis 245 mm

Konstrukcijos svoris 29.000 kg/m²

Atsparumo ugniai klasė EI 60

Rw, oro garso izoliacijos laboratorinė vertė 30 dB

Maksimalus atstumas tarp laikančių profilių skersai plokštės, l [mm] 400 mm

Maksimalus žingsnis tarp tvirtiklių, y 1000 mm

Maksimalus žingsnis tarp pakabų, x 700 mm

¹ Atsparumo ugniai klasė pagal standartą EN 13501-2, veikiant ugniai iš apačios.
