4.07.70

Modulinės kabamosios lubos iš CASOPRANO Casoroc/Casobianka/Casostar plokščių sumontuotų ant T-24 konstrukcijos

Skaityti daugiau

Skaityti mažiau

4.07.70

Pridėti prie mano mėgstamiausių

Dalintis

El. paštas Facebook Twitter Linkedin

Spausdinti

Sistemos aprašymas
Išeigų skaičiuoklė
Techniniai duomenys
Dokumentai

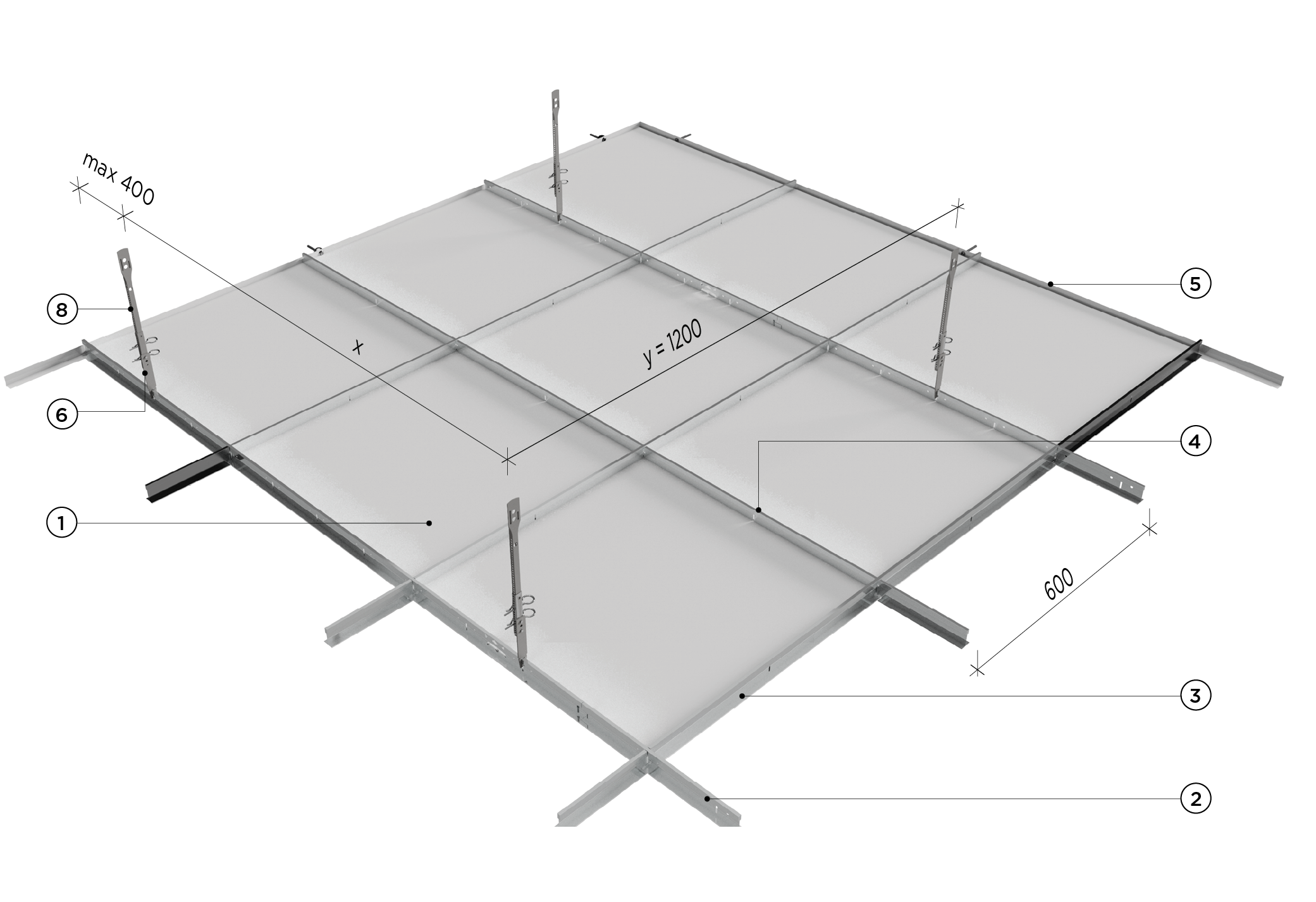

Sistemos aprašymas

① Modulinių lubų plokštė Casoprano Casoroc/Casobianka/Casostar 600x600x8 mm
② Pagrindinis profilis Connect T24 arba T15, l=3700 mm
③ Skersinis profilis Connect T24 arba T15, l=1200 mm
④ Skersinis profilis Connect T24 arba T15, l=600 mm
⑤ Perimetrinis profilis Connect T24 arba T15, l=3000 mm
⑥ Nonius tipo pakaba
⑦ Dviguba spyruoklė
⑧ Laikantysis strypas su kilpa
⑨ Laikantysis strypas su kabliu
⑩ Kalamas metalinis ankeris
⑪ Mineralinė vata ISOVER ACOUSTIC, storis 50 mm - jeigu reikia

Išeigų skaičiuoklė

Atsisiųsti (.xls)

Medžiagų kiekis, m²

Produktų kiekiai

Aukštis (m)

Plotis (m)

Produktas: Rigips 16534 — Metalinis kaištis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD - Pakabinimo strypas su kilpa

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15934 — Dviguba spyruoklė

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Laikantysis strypas su kabliu (l=250 mm)

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect T-24 — Pagrindinis profilis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect KL-3000 (22x22) — Perimetrinis profilis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Plokštė pagal pasirinktą sistemą

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Mineralinė vata ISOVER ACOUSTIC 50 mm

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect T-24 — Pagrindinis profilis (2)

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect T-24 — Pagrindinis profilis (3)

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Techniniai duomenys

Bendri

Konstrukcijos storis 150 mm

Minimalus konstrukcijos storis 150 mm

Konstrukcijos svoris 7.500 kg/m²

Atsparumo ugniai klasė EI 60

Atsparumo ugniai klasė REI 60

Maksimalus atstumas tarp laikančių profilių skersai plokštės, l [mm] 600 mm

Maksimalus žingsnis tarp tvirtiklių, y 1200 mm

Maksimalus žingsnis tarp pakabų, x 1200 mm

¹ Garso sugerties koeficientas αw = 0,10, kai 200 mm ertmė be mineralinės vatos ir αw = 0,15, kai 200 mm ertmė su min.50 mm storio mineraline vata . 2 Garso izoliacija Dnfv = 41 dB (su 100 mm vatos sluoksniu). 3 Atsparumas ugniai REI60 galioja konstrukcijai, kurią sudaro m in. 80 mm storio gelžbetonio plokštė, kurios armavimo ašies atstumas nuo artimiausio kaistančio paviršiaus ne mažiau kaip 20 mm, kartu su kabamosiomis lubomis iš 8 mm storio Casoprano gipskartonio plokščių, pakabintomis per mažiausiai 210 mm atstumą nuo apatinio perdangos paviršiaus.
