4.07.50

Modulinės perforuotos kabamosios lubos iš GYPTONE plokščių sumontuotų ant T-24 arba T-15 konstrukcijos

Skaityti daugiau

Skaityti mažiau

Pridėti prie projekto

4.07.50

Pridėti prie mano mėgstamiausių

Dalintis

El. paštas Facebook Twitter Linkedin

Spausdinti

Sistemos aprašymas
Išeigų skaičiuoklė
Techniniai duomenys
Dokumentai

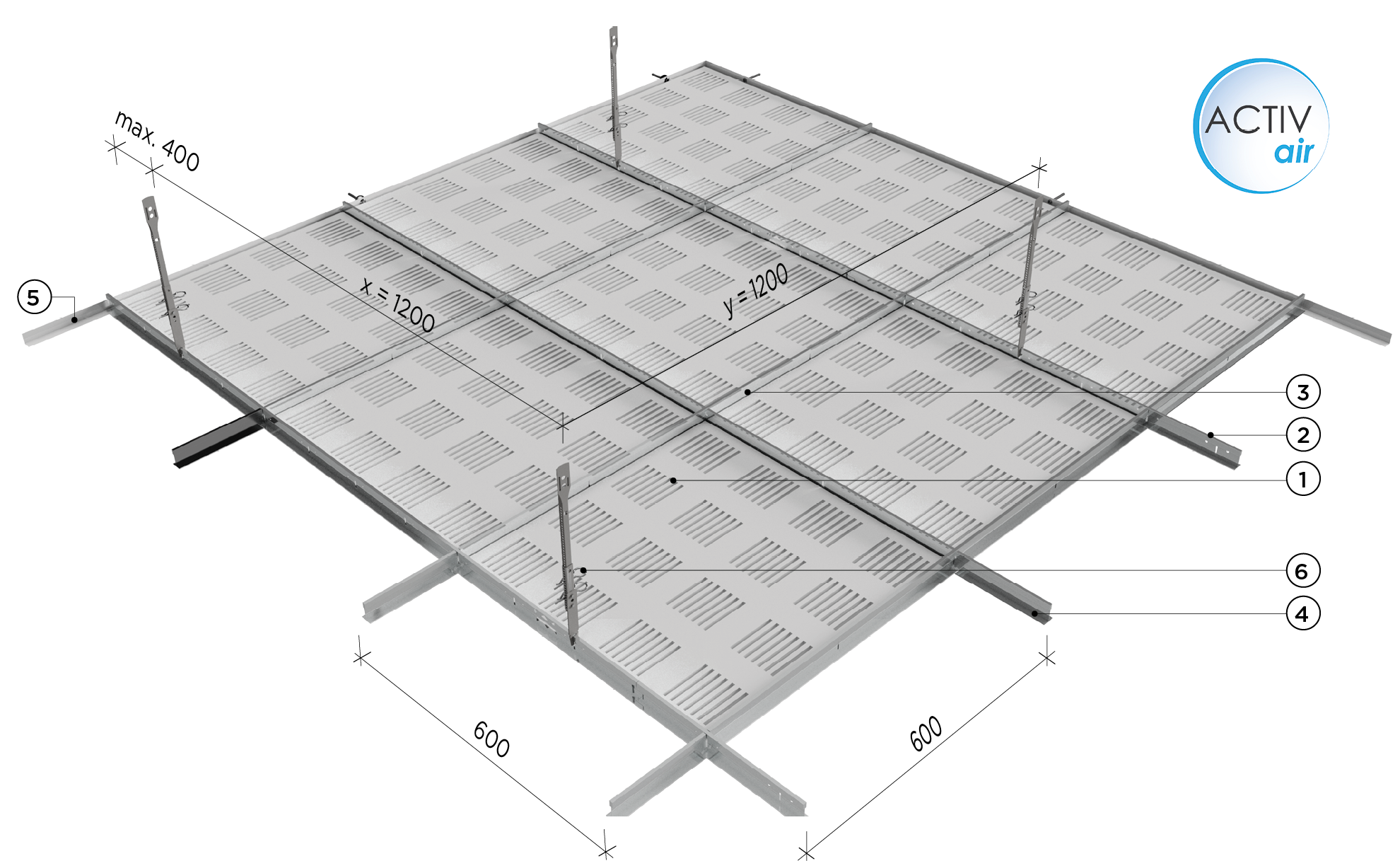

Sistemos aprašymas

① Modulinių lubų plokštė GYPTONE 600x600x10 mm arba 600x1200x10 mm
② Pagrindinis profilis Connect T24, l=3700 mm arba T15, l=3700 mm
③ Skersinis profilis Connect T24, l=1200 mm arba T15, l=1200 mm
④ Skersinis profilis Connect T24, l=600 mm arba T15, l=600 mm
⑤ Perimetrinis profilis Connect T24, l=3000 mm arba T15, l=3000 mm
⑥ Nonius tipo pakaba
⑦ Dviguba spyruoklė
⑧ Laikantysis strypas su kilpa
⑨ Laikantysis strypas su kabliu
⑩ Kalamas metalinis ankeris
⑪ Jungtukas Nonius tipo pakabai
⑫ Mineralinė vata ISOVER ACOUSTIC, storis 50 mm - jeigu reikia

Išeigų skaičiuoklė

Atsisiųsti (.xls)

Medžiagų kiekis, m²

Produktų kiekiai

Aukštis (m)

Plotis (m)

Produktas: Laikantysis strypas su kabliu (l=250 mm)

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect KL-3000 (22x22) — Perimetrinis profilis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect T-24 — Pagrindinis profilis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD - Pakabinimo strypas su kilpa

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15934 — Dviguba spyruoklė

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips 16534 — Metalinis kaištis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Plokštė pagal pasirinktą sistemą

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Mineralinė vata ISOVER ACOUSTIC 50 mm

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect T-24 — Pagrindinis profilis (2)

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Connect T-24 — Pagrindinis profilis (3)

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Techniniai duomenys

Bendri

Konstrukcijos storis 150 mm

Minimalus konstrukcijos storis 150 mm

Konstrukcijos svoris 9.500 kg/m²

Maksimalus atstumas tarp laikančių profilių skersai plokštės, l [mm] 600 mm

Maksimalus žingsnis tarp tvirtiklių, y 1200 mm

Maksimalus žingsnis tarp pakabų, x 1200 mm

¹ Garso sugerties koeficientas αw = 0,45 ÷ 0,85, priklauso nuo GYPTONE plokščių tipo ir perforacijos. 2 Garso izoliacija Dnfv = 39 dB (su 100 mm vatos sluoksniu). Detalesnės informacijos kreiptis į Gyproc atstovus.
