4.07.20

Perforuotos akustinės kabamosios lubos iš GYPTONE BIG plokščių pritvirtintų prie kryžminės CD 60 profiliuočių konstrukcijos

Skaityti daugiau

Skaityti mažiau

4.07.20

Pridėti prie mano mėgstamiausių

Dalintis

El. paštas Facebook Twitter Linkedin

Spausdinti

Sistemos aprašymas
Išeigų skaičiuoklė
Techniniai duomenys
Dokumentai

Sistemos aprašymas

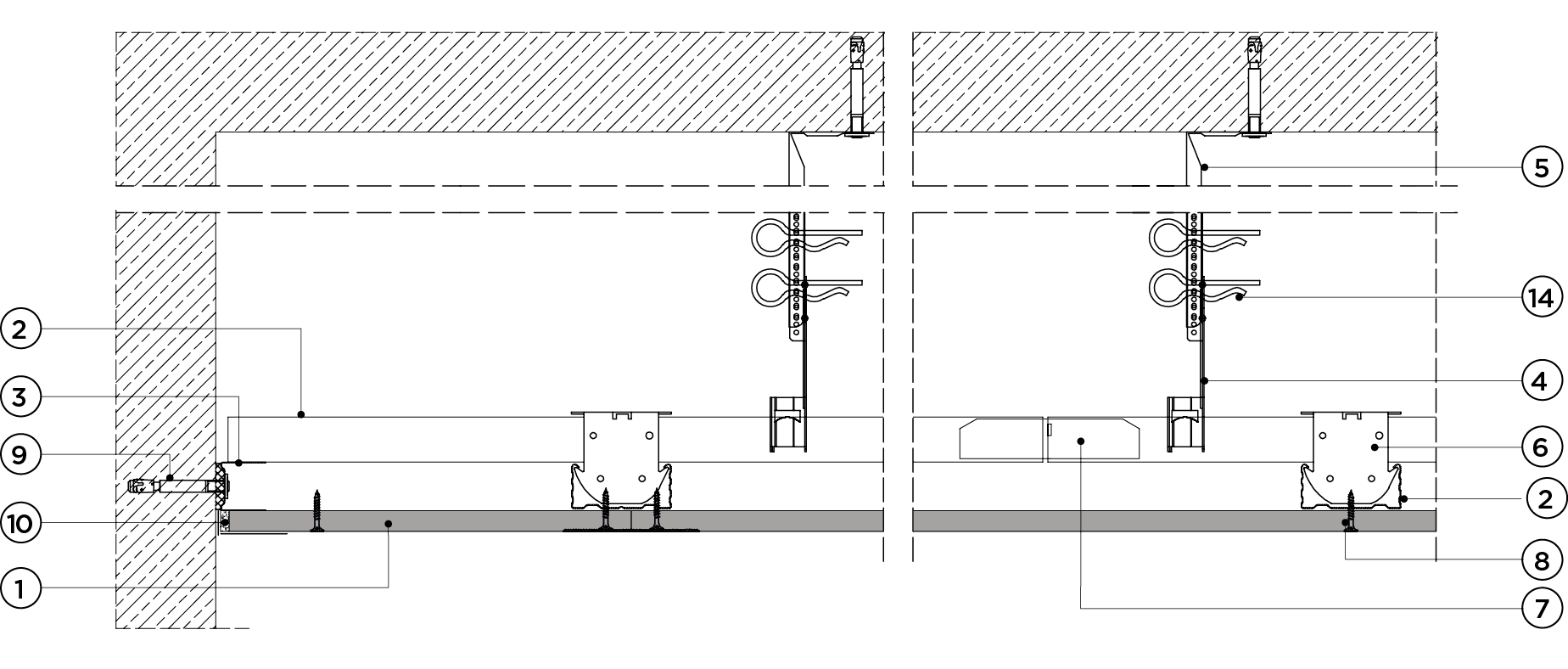

①Perforuota plokštė GYPTONE BIG 1200x2400 mm, 1x12,5 mm ② Profiliuotis CD 60 Ultrastil® ③ Profiliuotis UD 30 Ultrastil® ④ Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu ⑤ Pakabinimo strypas su kilpa ⑥ Kryžminis CD profiliuočių jungtukas ⑦ Išilginis CD profiliuočių jungtukas ⑧ Sraigtai TN 3,5x25 mm, kas 150 mm ⑨ Metalinis ankeris ⑩ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO ⑪ Siūlių juosta RIGIPS ⑫ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish ⑬ Mineralinė vata Isover ACOUSTIC, storis 50 mm - jeigu reikia ⑭ Jungtukas Nonius tipo pakabai

Išeigų skaičiuoklė

Atsisiųsti (.xls)

Medžiagų kiekis, m²

Produktų kiekiai

Aukštis (m)

Plotis (m)

Produktas: Plokštė pagal pasirinktą sistemą

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 60 — Lubinis profiliuotis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil UD 30 — Perimetrinis lubinis profiliuotis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 15911 — Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD - Pakabinimo strypas su kilpa

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 1017060 — Kryžminis CD60 profiliuočių jungtukas 2 lygių konstrukcijai

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 15915 — Išilginis CD profiliuočių jungtukas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Sraigtas pirmam sluoksniui TN 25

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips 16534 — Metalinis kaištis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc Super — Gipsinis glaistas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc Spark Perf - Siūlių armavimo juostos

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips ProFinish — Polimerinis glaistas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Mineralinė vata ISOVER ACOUSTIC 50 mm

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Techniniai duomenys

Bendri

Konstrukcijos storis 230 mm

Minimalus konstrukcijos storis 230 mm

Konstrukcijos svoris 12 kg

Maksimalus atstumas tarp laikančių profilių skersai plokštės, l [mm] 400 mm

Maksimalus žingsnis tarp tvirtiklių, y 1000 mm

Maksimalus žingsnis tarp pakabų, x 900 mm

¹ Garso sugerties koeficientas αw = 0,35 ÷ 0,80, priklauso nuo GYPTONE BIG plokščių tipo ir perforacijos. 2 Atsparumo smūgiams klasė 1A arba 2A, priklausomai nuo laikančių profiliuočių žingsnio ir GYPTONE BIG plokščių tipo. Detalesnės informacijos kreiptis į Gyproc atstovus.
