Kabamosios lubos iš Rigips PRO gipskartonio plokščių pritvirtintų prie kryžminės vieno lygio CD 60 profiliuočių konstrukcijos

Skaityti daugiau

Skaityti mažiau

4.05.25

Pridėti prie mano mėgstamiausių

Dalintis

El. paštas Facebook Twitter Linkedin

Spausdinti

Sistemos aprašymas
Išeigų skaičiuoklė
Techniniai duomenys
Dokumentai

Sistemos aprašymas

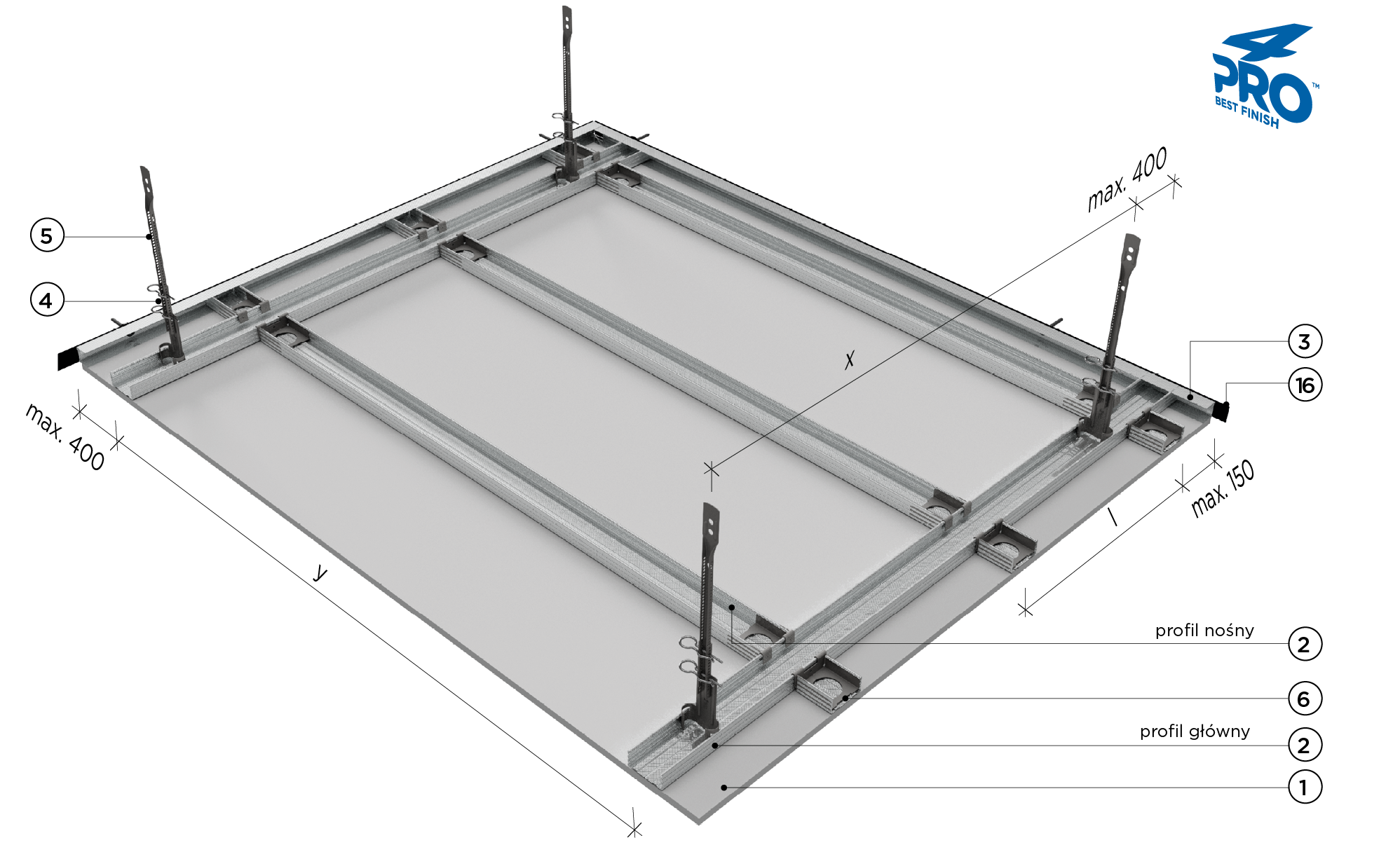

① Gipskartonio plokštė RIGIPS PRO (4 PRO) tipas A arba Hydro tipas H2 , 1x12,5 mm arba 2x12,5 mm ② Profiliuotis CD 60 Ultrastil® ③ Profiliuotis UD 30 Ultrastil® ④ Pasukamas Nonius tipo CD profiliuočių pakabos apatinis elementas ⑤ Nonius tipo pakabos viršutinis elementas ⑥ Skersinis CD profiliuočių jungtukas ⑦ Išilginis CD profiliuočių jungtukas ⑧ Sraigtai TN 3,5x25 mm, kas 400 mm ⑨ Sraigtai TN 3,5x35 mm, kas 150 mm ⑩ Metalinis ankeris, 6x40mm ⑪ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO ⑫ Siūlių juosta RIGIPS ⑬ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish ⑭ Mineralinė vata ISOVER ACOUSTIC, storis 50 mm - jeigu reikia ⑮ Jungtukas Nonius tipo pakabai ⑯ Sandarinimo juosta RIGIPS, plotis 30 mm

Išeigų skaičiuoklė

Atsisiųsti (.xls)

Medžiagų kiekis, m²

Produktų kiekiai

Aukštis (m)

Plotis (m)

Produktas: Plokštė pagal pasirinktą sistemą

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 60 — Lubinis profiliuotis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil UD 30 — Perimetrinis lubinis profiliuotis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15933 - Pasukamas Nonius tipo CD profiliuočių pakabos apatinis elementas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc GK 27 - Nonius tipo pakabos viršutinis elementas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15916 — Skersinis CD profiliuočių jungtukas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Ultrastil CD 15915 — Išilginis CD profiliuočių jungtukas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Sraigtas pirmam sluoksniui TN 25

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips 16534 — Metalinis kaištis

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc Super — Gipsinis glaistas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Gyproc Spark Perf - Siūlių armavimo juostos

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips ProFinish — Polimerinis glaistas

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Mineralinė vata ISOVER Polterm Max 120 mm

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Produktas: Rigips akustinės, sandarinimo juostos

Komponento kiekis: n/a

Bendras kiekis: n/a

Matavimo vienetas: n/a

Techniniai duomenys

Bendri

Konstrukcijos storis 210 mm

Minimalus konstrukcijos storis 200 mm

Konstrukcijos svoris 25 kg

Rw, oro garso izoliacijos laboratorinė vertė 36 dB

Maksimalus atstumas tarp laikančių profilių skersai plokštės, l [mm] 500 mm

Maksimalus atstumas tarp laikančių profilių išilgai plokštės, l1 [mm] 400 mm

Maksimalus žingsnis tarp tvirtiklių, y 1200 mm

Maksimalus žingsnis tarp pakabų, x 750 mm

¹ Konstrukcijos storis, svoris, garso izoliacijos rodiklis ir maksimalus atstumas x tarp kablių nurodytas kabamosioms luboms iš 2 sluoksnių Rigips PRO plokščių, be papildomos apkrovos. 2 Minimalus konstrukcijos storis nurodytas kabamosioms luboms iš 1 sluoksnio Rigips 4PRO plokščių.
