4.05.13

Lubų aptaisymas su Rigips PRO gipskartonio plokštėmis pritvirtintomis prie CD 60 profiliuočių ir elastiškų arba ES laikiklių
Skaityti daugiau
Skaityti mažiau

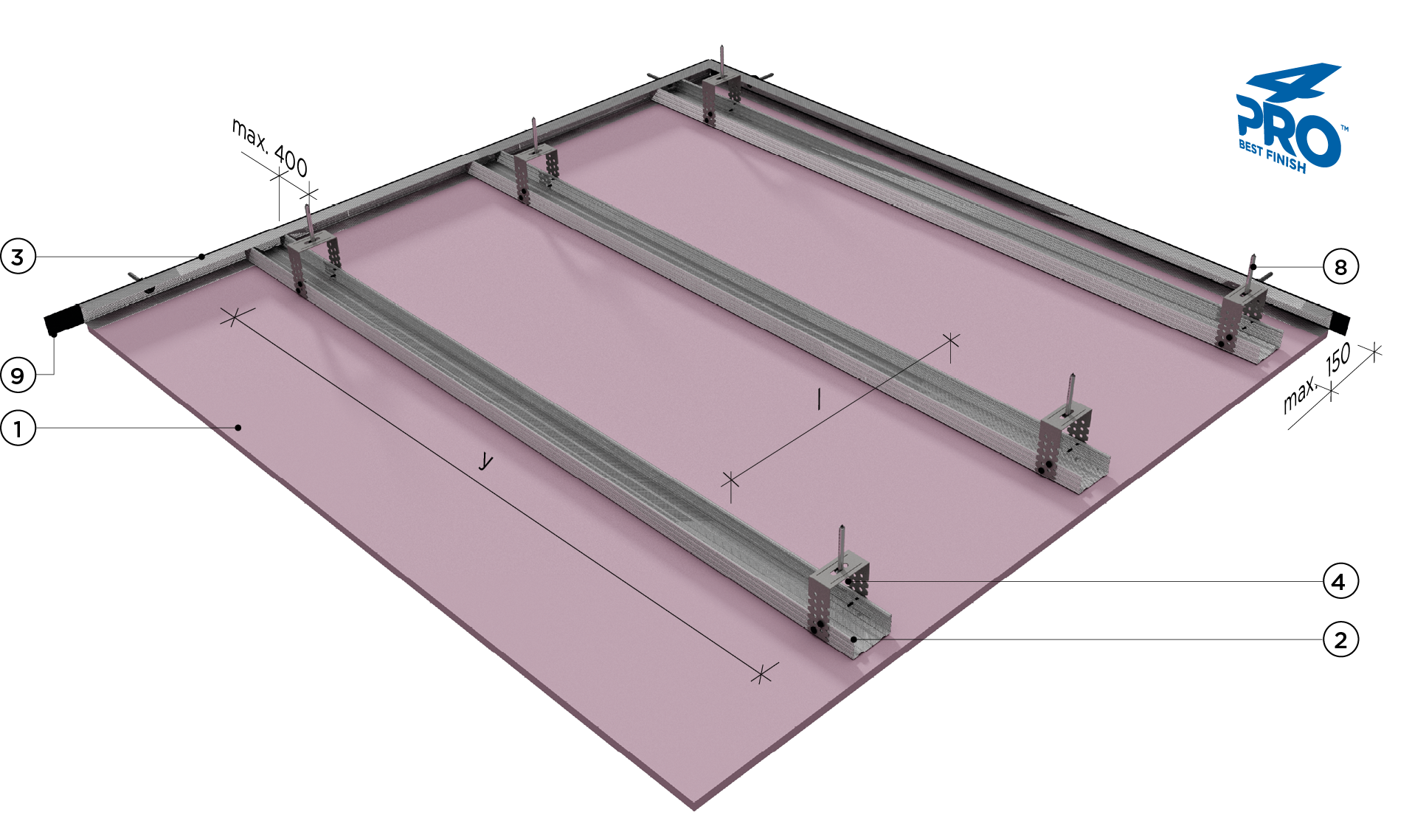

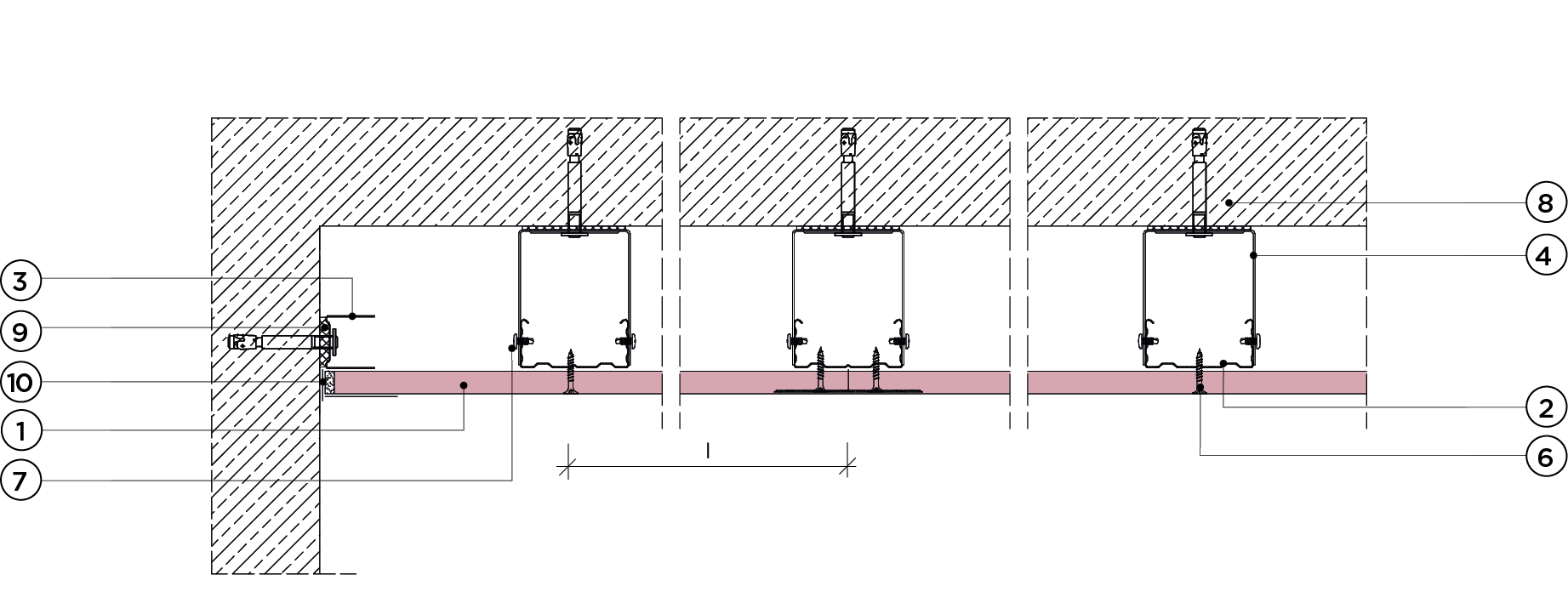

Sistemos aprašymas

① Gipskartonio plokštė RIGIPS PRO Fire+ tipas DF arba Fire+ Hydro tipas DFH2, 1x12,5 mm
② Profiliuotis CD 60 Ultrastil®
③ Profiliuotis UD 30 Ultrastil®
④ ES arba elastiškas CD profiliuočių laikiklis
⑤ Išilginis CD profiliuočių jungtukas
⑥ Sraigtai TN 3,5x25 mm, kas 150 mm
⑦ Sraigtai "Bitutės" TN 3,9x11 mm
⑧ Metalinis ankeris, 6x40mm
⑨ Sandarinimo juosta RIGIPS, plotis 30 mm
⑩ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO
⑪ Siūlių juosta RIGIPS
⑫ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish
⑬ Mineralinė vata ISOVER ACOUSTIC arba STANDARD 35, storis 50 mm - jeigu reikia
⑭ Garo izoliacinė plėvelė ISOVER Vario Xtra - jeigu reikia

Išeigų skaičiuoklė

Medžiagų kiekis, m²

Produktų kiekiai

Produktas
Komponento kiekis
Bendras kiekis
Matavimo vienetas
Produktas: Sraigtas pirmam sluoksniui TN 25
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Plokštė pagal pasirinktą sistemą
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Mineralinė vata ISOVER ACOUSTIC 50 mm
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a

Techniniai duomenys

Bendri
42 mm
42 mm
13.000 kg/m²
15
27 dB
400 mm
400 mm
1000 mm

¹ Atsparumo ugniai klasė pagal standartą EN 13501-2. 2 Minimalus konstrukcijos storis nurodytas aptaisymui be mineralinės vatos
