3.75.10

Lenkta pertvara su CW 50 ir UW 50 profiliuočių konstrukcija ir Rigips PRO Flexi 6,5 mm gipskartonio plokščių dviejų sluoksnių danga
Skaityti daugiau
Skaityti mažiau

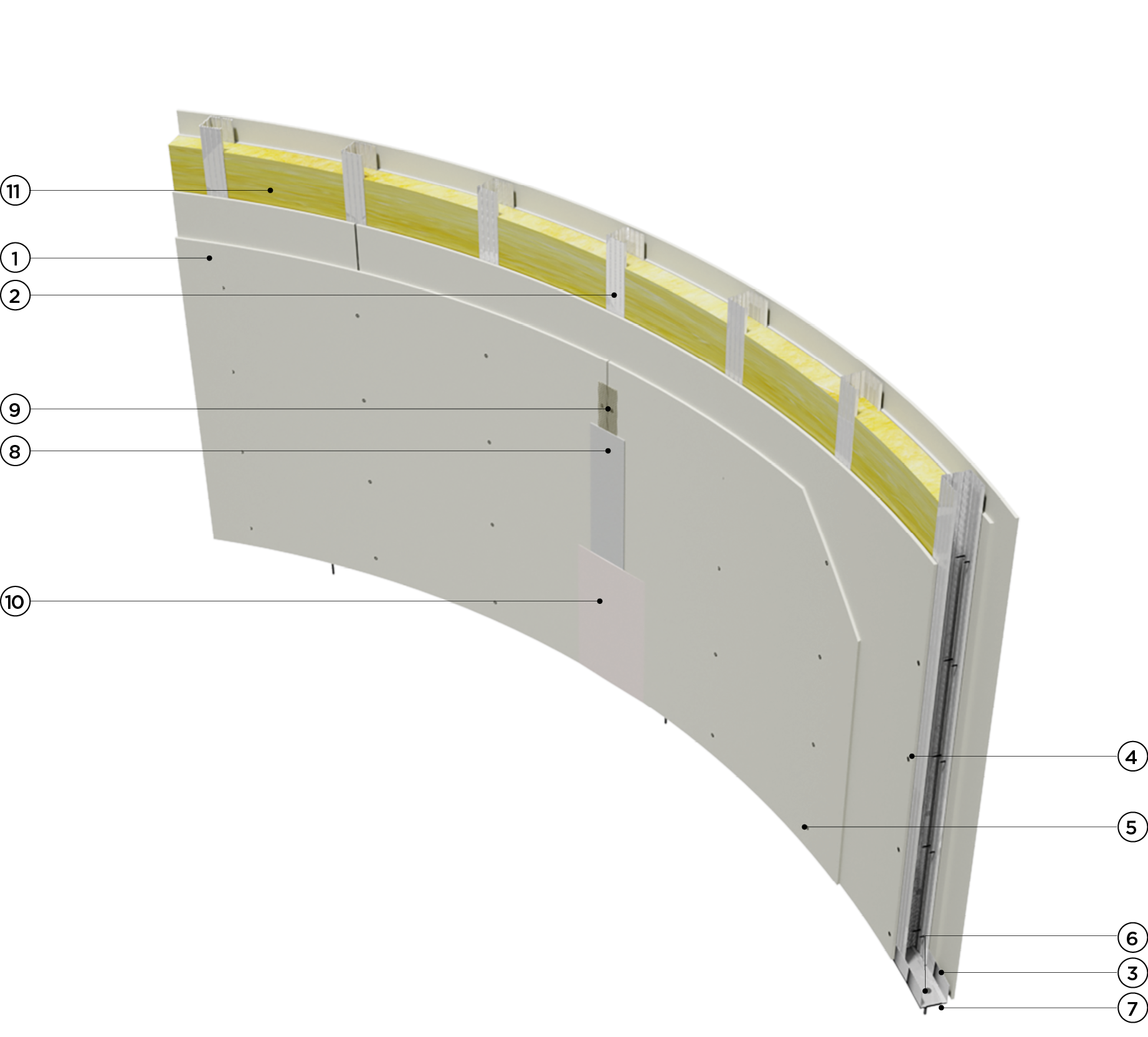

Sistemos aprašymas

① Gipskartonio plokštė RIGIPS PRO Flexi tipas D, 2x6,5 mm
② Profiliuotis CW 50 Ultrastil®
③ Profiliuotis UW 50 Ultrastil® , įkirptas
④ Sraigtai TN 3,5x25 mm, kas 200 mm
⑤ Sraigtai TN 3,5x35 mm, kas 200 mm
⑥ Įkalamas kaištis 6x40mm, maks.kas 500 mm
⑦ Sandarinimo juosta RIGIPS, plotis 50 mm
⑧ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO
⑨ Siūlių juosta RIGIPS
⑩ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish
⑪ Mineralinė vata ISOVER ACOUSTIC, 50 mm

Išeigų skaičiuoklė

Medžiagų kiekis, m²

Produktų kiekiai

Produktas
Komponento kiekis
Bendras kiekis
Matavimo vienetas
Produktas: Mineralinė vata ISOVER ACOUSTIC 50 mm
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Sraigtas pirmam sluoksniui TN 25
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Lenktas Ultrastil UW 50 profilis
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Sraigtas antram sluoksniui TN 35
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a

Techniniai duomenys

Bendri
76 mm
300 mm
28.000 kg/m²

¹ Minimalus lenkimo spindulys R= 700 mm
