3.50.21
Šachtos siena su CW 50, CW75 arba CW 100 ir UW 50, UW 75 arba UW 100 profiliuočių konstrukcija ir Rigips PRO 15 mm gipskartonio plokščių dviejų sluoksnių danga
Skaityti daugiau
Skaityti mažiau
3.50.21
Pridėti prie mano mėgstamiausių

Sistemos aprašymas

① Gipskartonio plokštė RIGIPS PRO Fire+ tipas DF arba Fire+ Hydro tipas DFH2, 2x15 mm
② Profiliuotis CW 50, CW 75 arba CW 100 Ultrastil®
③ Profiliuotis UW 50, UW 75 arba UW 100 Ultrastil®
④ Sraigtai TN 3,5x25 mm, kas 600 mm
⑤ Sraigtai TN 3,5x45 mm, kas 200 mm
⑥ Įkalamas kaištis 6x60mm, maks.kas 750 mm
⑦ Sandarinimo juosta RIGIPS, plotis 50, 70 arba 95 mm
⑧ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO
⑨ Siūlių juosta RIGIPS
⑩ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish

Išeigų skaičiuoklė

Atsisiųsti (.xls)
Medžiagų kiekis, m²

Produktų kiekiai

Produktas
Komponento kiekis
Bendras kiekis
Matavimo vienetas
Produktas: Rigips ProFinish — Polimerinis glaistas
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Rigips akustinės, sandarinimo juostos
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Gyproc Super — Gipsinis glaistas
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Gyproc Spark Perf - Siūlių armavimo juostos
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Ultrastil UW 75 — Pertvarinis profiliuotis gulekšnis
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Ultrastil CW 75 — Pertvarinis profiliuotis statramstis
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Rigips Įkalamas kaištis su PVC įvore
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Plokštė pagal pasirinktą sistemą
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Sraigtas pirmam sluoksniui TN 25
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Sraigtas antram sluoksniui TN 45
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a

Techniniai duomenys

Bendri
80 mm
80 mm
4000 mm
4000 mm
600 mm
32.000 kg/m²
60

¹ Atsparumo ugniai klasė pagal standartą EN 13501-2. 2 Maks.aukštis 4500 mm, kai CW/UW 75 ir maks.aukštis 5000 mm, kai CW/UW 100.

Dokumentai

Pasirinkti visus

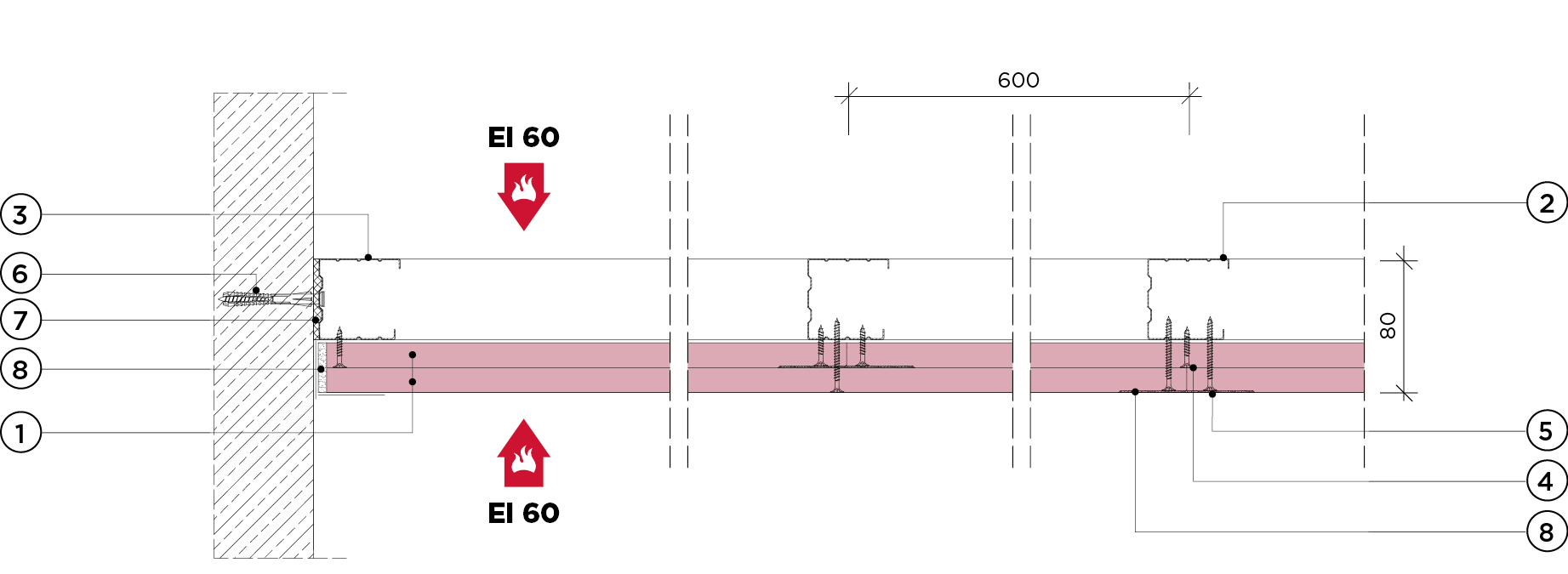

CAD brėžinys DWG
.dwg | 397.65 KB
Peržiūrėti
Atsisiųsti
CAD brėžinys PDF
.pdf | 466.66 KB
Peržiūrėti
Atsisiųsti

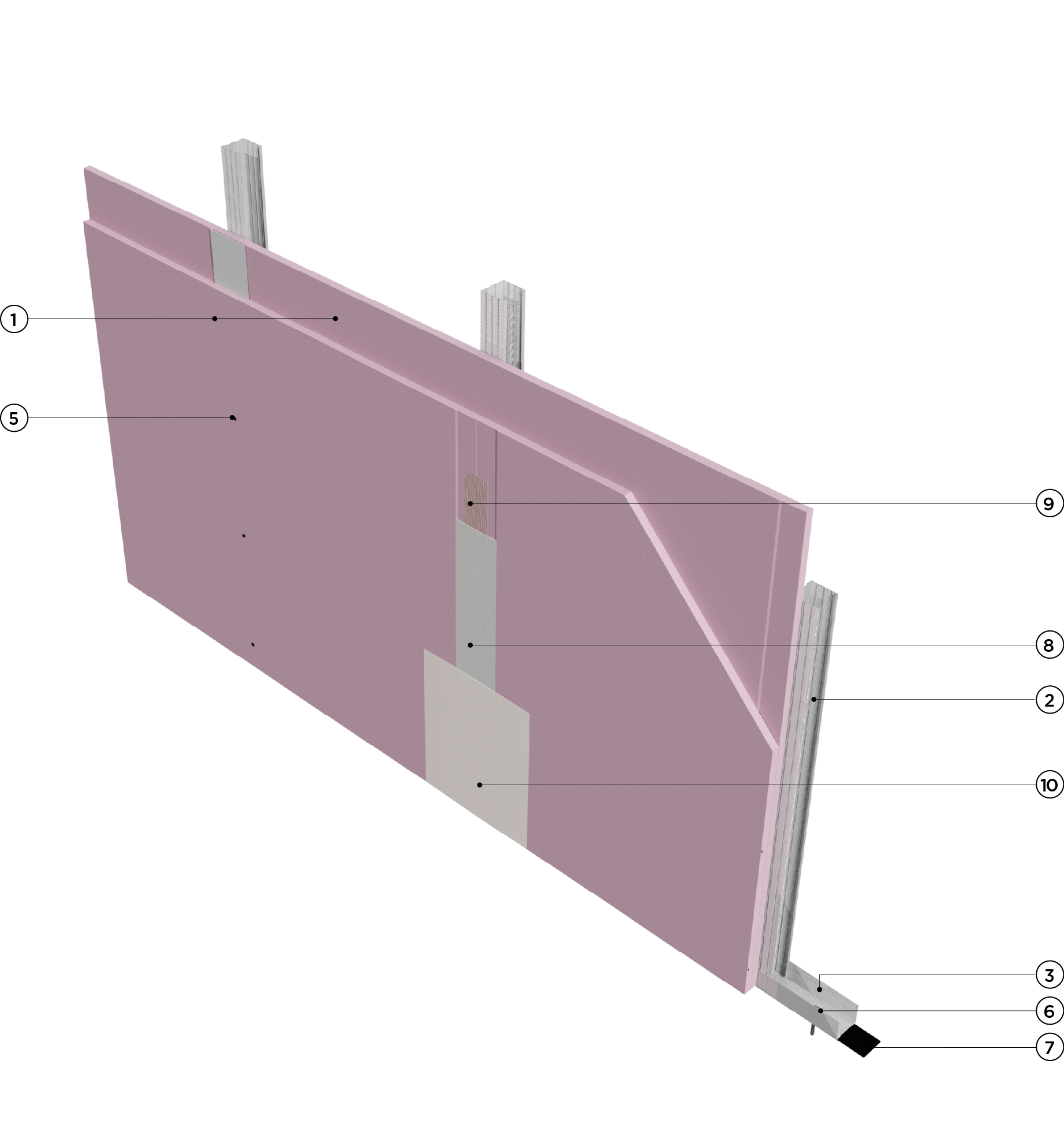

Sistemos paveiksliukas
.png | 1.25 MB
Peržiūrėti
Atsisiųsti
Sistemos komponentai
.png | 60.95 KB
Peržiūrėti
Atsisiųsti
