3.50.20

Šachtos siena su CW 50, CW75 arba CW 100 ir UW 50, UW 75 arba UW 100 profiliuočių konstrukcija ir Rigips PRO 15 mm gipskartonio plokščių dviejų sluoksnių danga
Skaityti daugiau
Skaityti mažiau

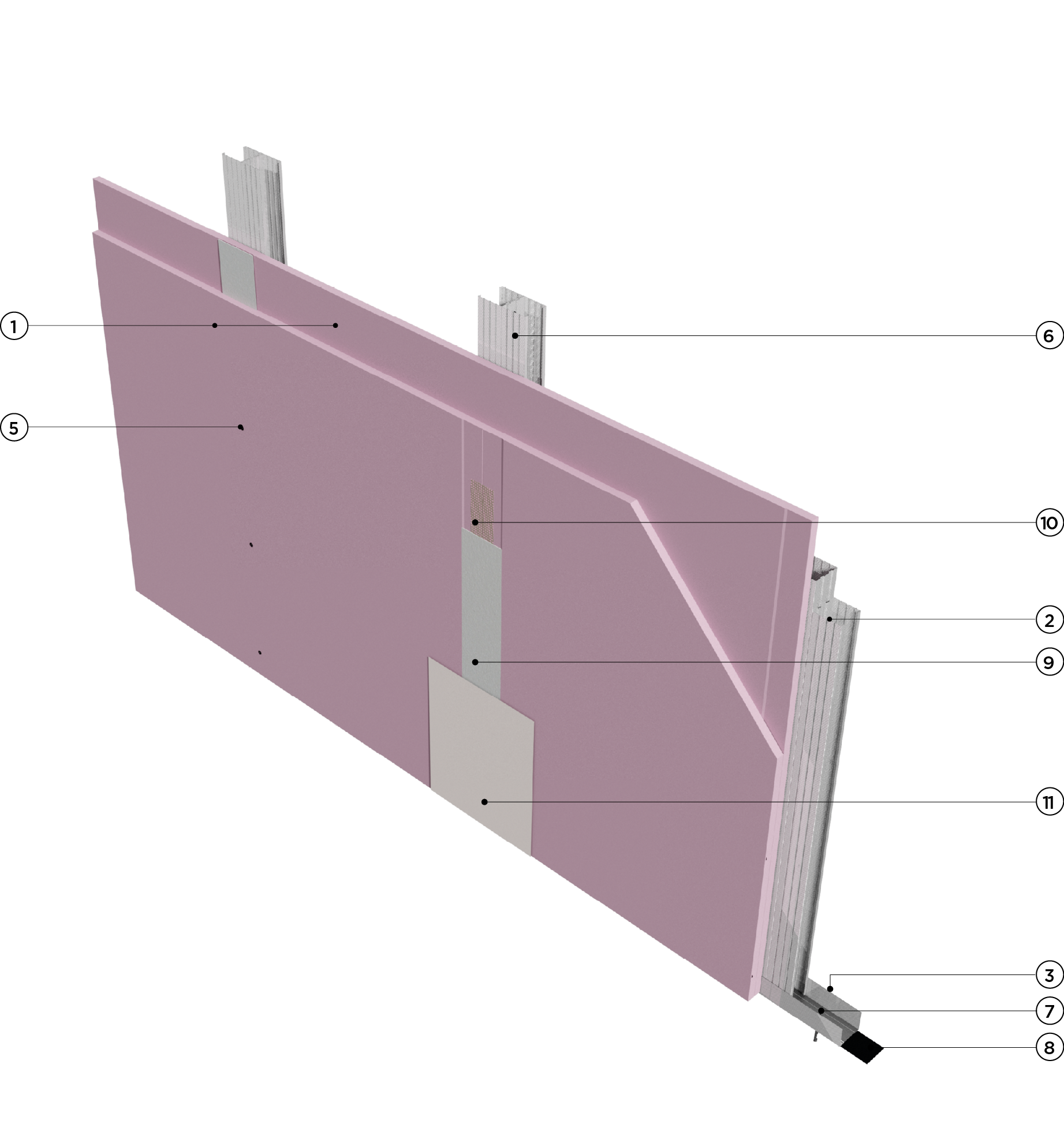

Sistemos aprašymas

① Gipskartonio plokštė RIGIPS PRO Fire+ tipas DF arba Fire+ Hydro tipas DFH2, 2x15 mm
② Profiliuotis CW 50, CW 75 arba CW 100 Ultrastil®
③ Profiliuotis UW 50, UW 75 arba UW 100 Ultrastil®
④ Sraigtai TN 3,5x25 mm, kas 600 mm
⑤ Sraigtai TN 3,5x45 mm, kas 200 mm
⑥ Sraigtai "Bitutės" TN 3,9x11 mm, kas 500 mm
⑦ Įkalamas kaištis 6x40mm, maks.kas 750 mm
⑧ Sandarinimo juosta RIGIPS, plotis 50, 70 arba 95 mm
⑨ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO
⑩ Siūlių juosta RIGIPS
⑪ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish
⑫ Mineralinė vata ISOVER STANDARD 35, storis 70 mm

Išeigų skaičiuoklė

Medžiagų kiekis, m²

Produktų kiekiai

Produktas
Komponento kiekis
Bendras kiekis
Matavimo vienetas
Produktas: Mineralinė vata ISOVER STANDARD 35, 70 mm
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Sraigtas pirmam sluoksniui TN 25
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Sraigtas antram sluoksniui TN 45
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Produktas: Plokštė pagal pasirinktą sistemą
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a
Komponento kiekis: n/a
Bendras kiekis: n/a
Matavimo vienetas: n/a

Techniniai duomenys

Bendri
80 mm
80 mm
5500 mm
5500 mm
600 mm
32.000 kg/m²
60
45 dB

¹ Atsparumo ugniai klasė pagal standartą EN 13501-2. 2 Maks.aukštis 6000 mm, kai CW/UW 75 ir maks.aukštis 6500 mm, kai CW/UW 100.
