Modulinės perforuotos kabamosios lubos iš GYPTONE plokščių sumontuotų ant T-24 arba T-15 konstrukcijos

Read less

4.07.50

Add to My Favourites

Dalintis

Email Facebook Twitter Linkedin

Sistemos aprašymas
Išeigų skaičiuoklė
Techniniai duomenys
Dokumentai

Sistemos aprašymas

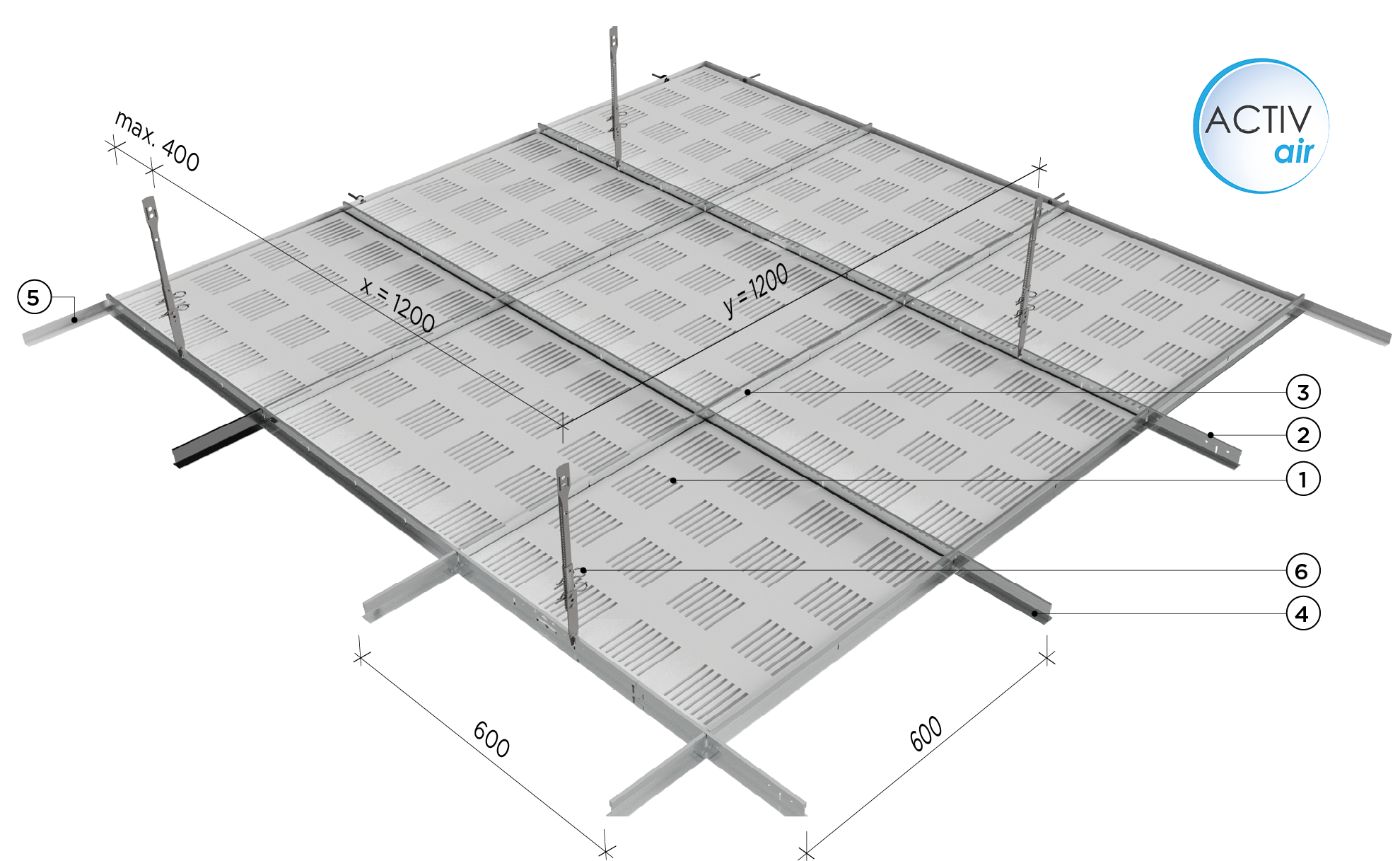

① Modulinių lubų plokštė GYPTONE 600x600x10 mm arba 600x1200x10 mm ② Pagrindinis profilis Connect T24, l=3700 mm arba T15, l=3700 mm ③ Skersinis profilis Connect T24, l=1200 mm arba T15, l=1200 mm ④ Skersinis profilis Connect T24, l=600 mm arba T15, l=600 mm ⑤ Perimetrinis profilis Connect T24, l=3000 mm arba T15, l=3000 mm ⑥ Nonius tipo pakaba ⑦ Dviguba spyruoklė ⑧ Laikantysis strypas su kilpa ⑨ Laikantysis strypas su kabliu ⑩ Kalamas metalinis ankeris ⑪ Jungtukas Nonius tipo pakabai ⑫ Mineralinė vata ISOVER ACOUSTIC, storis 50 mm - jeigu reikia

Išeigų skaičiuoklė

Download (.xls)

Quantity of materials in M²

Products Quantities

Height (m)

Width (m)

Product: Plokštė pagal pasirinktą sistemą

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Connect T-24 — Pagrindinis profilis (2)

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Connect T-24 — Pagrindinis profilis (3)

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Rigips CD 15934 — Dviguba spyruoklė

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Rigips CD - Pakabinimo strypas su kilpa

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Laikantysis strypas su kabliu (l=250 mm)

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Rigips 16534 — Metalinis kaištis

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Mineralinė vata ISOVER ACOUSTIC 50 mm

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Techniniai duomenys

Bendri

Konstrukcijos storis 150 mm

Minimalus konstrukcijos storis 150 mm

Konstrukcijos svoris 9.5 kg

Maksimalus atstumas tarp laikančių profilių skersai plokštės, l [mm] 600 mm

Maksimalus žingsnis tarp tvirtiklių, y 1200 mm

Maksimalus žingsnis tarp pakabų, x 1200 mm

¹ Garso sugerties koeficientas αw = 0,45 ÷ 0,85, priklauso nuo GYPTONE plokščių tipo ir perforacijos. 2 Garso izoliacija Dnfv = 39 dB (su 100 mm vatos sluoksniu). Detalesnės informacijos kreiptis į Gyproc atstovus.
