3.50.20
Šachtos siena su CW 50, CW75 arba CW 100 ir UW 50, UW 75 arba UW 100 profiliuočių konstrukcija ir Rigips PRO 15 mm gipskartonio plokščių dviejų sluoksnių danga
Read more
Read less
3.50.20
Add to My Favourites
1 Rigips Įkalamas kaištis su PVC įvore
2 Plokštė pagal pasirinktą sistemą
3 Sraigtas pirmam sluoksniui TN 25
4 Rigips 16651 — Sraigtas 3,9x11mm (metalas/metalas) "Bitutė"
5 Gyproc Spark Perf - Siūlių armavimo juostos
6 Mineralinė vata ISOVER STANDARD 35, 70 mm
7 Sraigtas antram sluoksniui TN 45
8 Rigips ProFinish — Polimerinis glaistas
9 Gyproc Super — Gipsinis glaistas
10 Rigips akustinės, sandarinimo juostos
11 Ultrastil UW 75 — Pertvarinis profiliuotis gulekšnis
12 Ultrastil CW 75 — Pertvarinis profiliuotis statramstis

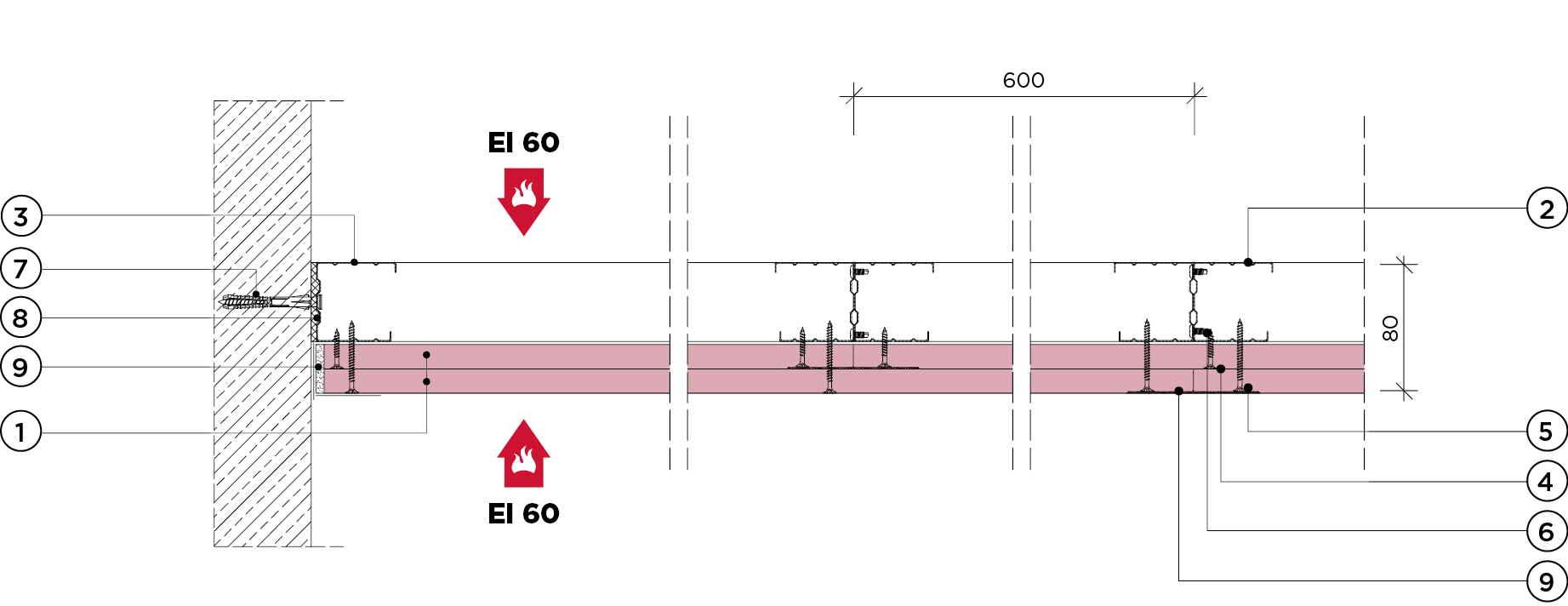

Sistemos aprašymas

① Gipskartonio plokštė RIGIPS PRO Fire+ tipas DF arba Fire+ Hydro tipas DFH2, 2x15 mm ② Profiliuotis CW 50, CW 75 arba CW 100 Ultrastil® ③ Profiliuotis UW 50, UW 75 arba UW 100 Ultrastil® ④ Sraigtai TN 3,5x25 mm, kas 600 mm ⑤ Sraigtai TN 3,5x45 mm, kas 200 mm ⑥ Sraigtai "Bitutės" TN 3,9x11 mm, kas 500 mm ⑦ Įkalamas kaištis 6x40mm, maks.kas 750 mm ⑧ Sandarinimo juosta RIGIPS, plotis 50, 70 arba 95 mm ⑨ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO ⑩ Siūlių juosta RIGIPS ⑪ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish ⑫ Mineralinė vata ISOVER STANDARD 35, storis 70 mm

Išeigų skaičiuoklė

Download (.xls)
Quantity of materials in M²

Products Quantities

Product
Coverage Qty
Total Qty
Coverage Unit
Product: Plokštė pagal pasirinktą sistemą
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CW 75 — Pertvarinis profiliuotis statramstis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil UW 75 — Pertvarinis profiliuotis gulekšnis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Sraigtas pirmam sluoksniui TN 25
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Sraigtas antram sluoksniui TN 45
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips 16651 — Sraigtas 3,9x11mm (metalas/metalas) "Bitutė"
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips Įkalamas kaištis su PVC įvore
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips akustinės, sandarinimo juostos
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Gyproc Super — Gipsinis glaistas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Gyproc Spark Perf - Siūlių armavimo juostos
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips ProFinish — Polimerinis glaistas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Mineralinė vata ISOVER STANDARD 35, 70 mm
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a

Techniniai duomenys

Bendri
80 mm
80 mm
5500
5500
600 mm
32 kg
60
45 dB

¹ Atsparumo ugniai klasė pagal standartą EN 13501-2. 2 Maks.aukštis 6000 mm, kai CW/UW 75 ir maks.aukštis 6500 mm, kai CW/UW 100.
