4.07.70

Modulinės kabamosios lubos iš CASOPRANO Casoroc/Casobianka/Casostar plokščių sumontuotų ant T-24 konstrukcijos

Read less

4.07.70

Add to My Favourites

Dalintis

Email Facebook Twitter Linkedin

Sistemos aprašymas
Išeigų skaičiuoklė
Techniniai duomenys
Dokumentai

Sistemos aprašymas

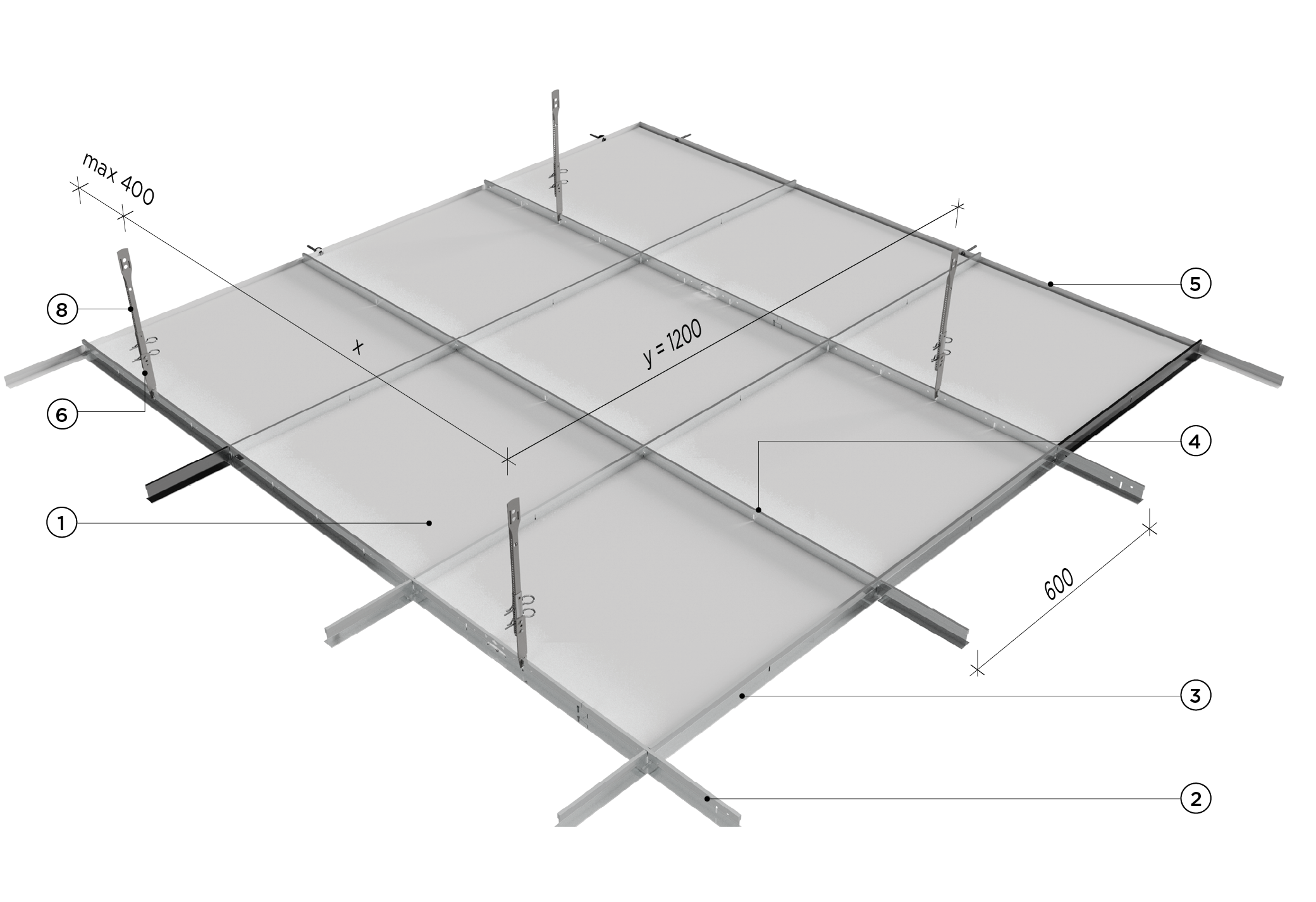

① Modulinių lubų plokštė Casoprano Casoroc/Casobianka/Casostar 600x600x8 mm ② Pagrindinis profilis Connect T24 arba T15, l=3700 mm ③ Skersinis profilis Connect T24 arba T15, l=1200 mm ④ Skersinis profilis Connect T24 arba T15, l=600 mm ⑤ Perimetrinis profilis Connect T24 arba T15, l=3000 mm ⑥ Nonius tipo pakaba ⑦ Dviguba spyruoklė ⑧ Laikantysis strypas su kilpa ⑨ Laikantysis strypas su kabliu ⑩ Kalamas metalinis ankeris ⑪ Mineralinė vata ISOVER ACOUSTIC, storis 50 mm - jeigu reikia

Išeigų skaičiuoklė

Download (.xls)

Quantity of materials in M²

Products Quantities

Height (m)

Width (m)

Product: Plokštė pagal pasirinktą sistemą

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Connect T-24 — Pagrindinis profilis (2)

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Connect T-24 — Pagrindinis profilis (3)

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Rigips CD 15934 — Dviguba spyruoklė

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Rigips CD - Pakabinimo strypas su kilpa

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Laikantysis strypas su kabliu (l=250 mm)

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Rigips 16534 — Metalinis kaištis

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Product: Mineralinė vata ISOVER ACOUSTIC 50 mm

Coverage Qty: n/a

Total Qty: n/a

Coverage Unit: n/a

Techniniai duomenys

Bendri

Konstrukcijos storis 150 mm

Minimalus konstrukcijos storis 150 mm

Konstrukcijos svoris 7.5 kg

Atsparumo ugniai klasė EI 60

Atsparumo ugniai klasė REI 60

Maksimalus atstumas tarp laikančių profilių skersai plokštės, l [mm] 600 mm

Maksimalus žingsnis tarp tvirtiklių, y 1200 mm

Maksimalus žingsnis tarp pakabų, x 1200 mm

¹ Garso sugerties koeficientas αw = 0,10, kai 200 mm ertmė be mineralinės vatos ir αw = 0,15, kai 200 mm ertmė su min.50 mm storio mineraline vata . 2 Garso izoliacija Dnfv = 41 dB (su 100 mm vatos sluoksniu). 3 Atsparumas ugniai REI60 galioja konstrukcijai, kurią sudaro m in. 80 mm storio gelžbetonio plokštė, kurios armavimo ašies atstumas nuo artimiausio kaistančio paviršiaus ne mažiau kaip 20 mm, kartu su kabamosiomis lubomis iš 8 mm storio Casoprano gipskartonio plokščių, pakabintomis per mažiausiai 210 mm atstumą nuo apatinio perdangos paviršiaus.
