Perforuotos akustinės kabamosios lubos iš RIGITONE plokščių pritvirtintų prie kryžminės CD 60 profiliuočių konstrukcijos
Read more
Read less
4.07.21
Add to My Favourites
1 Ultrastil CD 60 — Lubinis profiliuotis
2 Ultrastil UD 30 — Perimetrinis lubinis profiliuotis
3 Ultrastil CD 15911 — Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu
4 Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius
5 Rigips CD - Pakabinimo strypas su kilpa
6 Rigitone RMS - Montavimo rinkinys ReadyMix
7 Ultrastil CD 1017060 — Kryžminis CD60 profiliuočių jungtukas 2 lygių konstrukcijai
8 Ultrastil CD 15915 — Išilginis CD profiliuočių jungtukas
9 Rigips ProFinish — Polimerinis glaistas
10 Gyproc Vario — GKB siūlių gipsinis glaistas
11 Plokštė pagal pasirinktą sistemą
12 Rigips 16534 — Metalinis kaištis
13 Mineralinė vata ISOVER ACOUSTIC 50 mm
14 Rigitone plokščių perforacijos derinimo įrenginys
15 Klijai Rigitone plokščių sandūroms
16 Rigitone SN - Sraigtas Rigitone plokštei
17 Gruntas Rigips Rikombi Grund (jeigu reikia)

Sistemos aprašymas

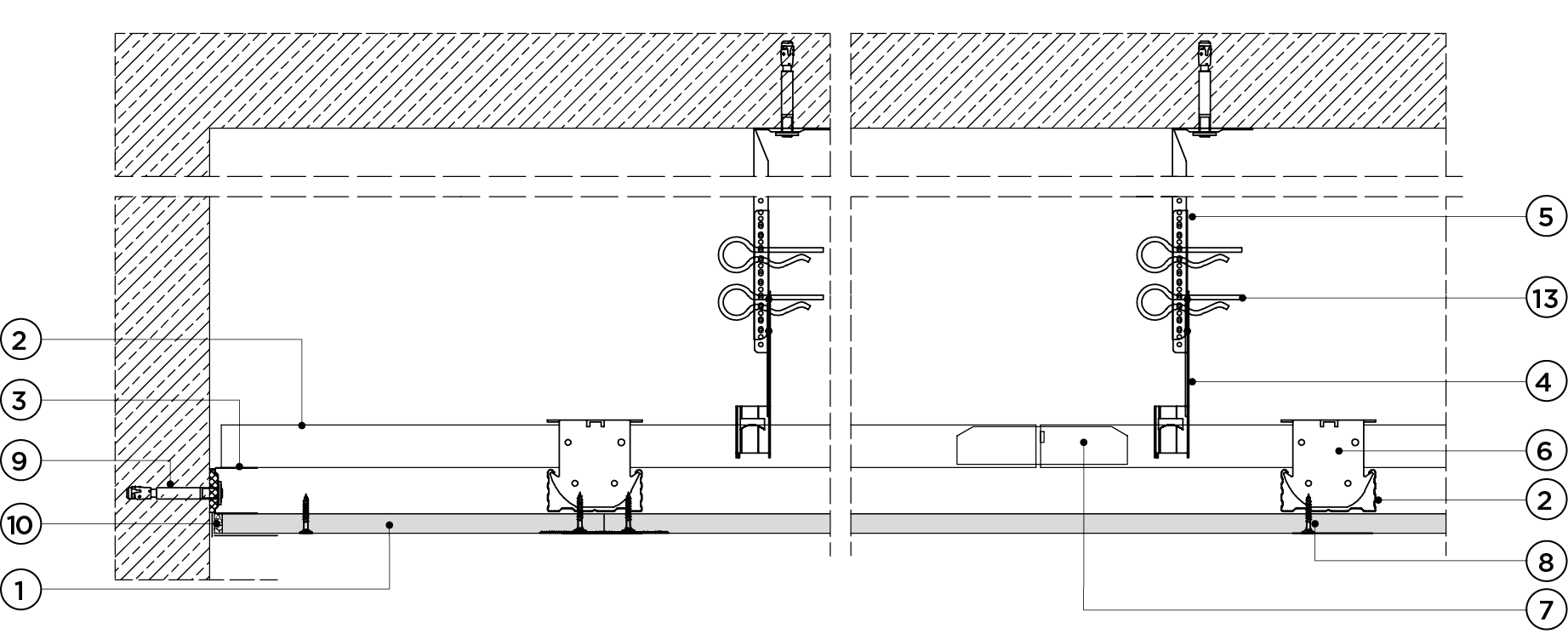

①Perforuota plokštė RIGITONE 1200x2000 mm, 1x12,5 mm ② Profiliuotis CD 60 Ultrastil® ③ Profiliuotis UD 30 Ultrastil® ④ Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu ⑤ Pakabinimo strypas su kilpa ⑥ Kryžminis CD profiliuočių jungtukas ⑦ Išilginis CD profiliuočių jungtukas ⑧ Sraigtai Rigitone plokštėms SN 3,5x30 mm, kas 150 mm ⑨ Metalinis ankeris ⑩ Siūlių glaistas Rigips/Gyproc VARIO arba RIGITONE Mix ⑪ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish ⑫ Mineralinė vata ISOVER ACOUSTIC, storis 50 mm - jeigu reikia ⑬ Jungtukas Nonius tipo pakabai ⑭ Gruntas Rigips Rikombi Grund Rigitone ⑮ Montavimo rinkinys ReadyMix ⑯ Rigitone MIX paruošti klijai ⑰ Plokščių atstumų sulyginimo rankenėlė

Išeigų skaičiuoklė

Download (.xls)
Quantity of materials in M²

Products Quantities

Product
Coverage Qty
Total Qty
Coverage Unit
Product: Plokštė pagal pasirinktą sistemą
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 60 — Lubinis profiliuotis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil UD 30 — Perimetrinis lubinis profiliuotis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 15911 — Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips CD - Pakabinimo strypas su kilpa
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 1017060 — Kryžminis CD60 profiliuočių jungtukas 2 lygių konstrukcijai
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 15915 — Išilginis CD profiliuočių jungtukas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigitone SN - Sraigtas Rigitone plokštei
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips 16534 — Metalinis kaištis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Gyproc Vario — GKB siūlių gipsinis glaistas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips ProFinish — Polimerinis glaistas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Mineralinė vata ISOVER ACOUSTIC 50 mm
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Gruntas Rigips Rikombi Grund (jeigu reikia)
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigitone RMS - Montavimo rinkinys ReadyMix
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Klijai Rigitone plokščių sandūroms
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigitone plokščių perforacijos derinimo įrenginys
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a

Techniniai duomenys

Bendri
230 mm
230 mm
14 kg
335 mm
1000 mm
900 mm

¹ Garso sugerties koeficientas αw = 0,45 ÷ 0,85, priklauso nuo RIGITONE plokščių tipo ir perforacijos. 2 Atsparumo smūgiams klasė 1A arba 2A, priklausomai nuo laikančių profiliuočių žingsnio ir RIGITONE plokščių tipo. Detalesnės informacijos kreiptis į Gyproc atstovus.
