Perforuotos akustinės kabamosios lubos iš GYPTONE BIG plokščių pritvirtintų prie kryžminės CD 60 profiliuočių konstrukcijos
Read more
Read less
4.07.20
Add to My Favourites
1 Ultrastil CD 60 — Lubinis profiliuotis
2 Ultrastil UD 30 — Perimetrinis lubinis profiliuotis
3 Ultrastil CD 15911 — Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu
4 Rigips CD - Pakabinimo strypas su kilpa
5 Ultrastil CD 1017060 — Kryžminis CD60 profiliuočių jungtukas 2 lygių konstrukcijai
6 Plokštė pagal pasirinktą sistemą
7 Mineralinė vata ISOVER ACOUSTIC 50 mm
8 Sraigtas pirmam sluoksniui TN 25
9 Gyproc Super — Gipsinis glaistas
10 Rigips 16534 — Metalinis kaištis
11 Rigips ProFinish — Polimerinis glaistas
12 Gyproc Spark Perf - Siūlių armavimo juostos
13 Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius
14 Ultrastil CD 15915 — Išilginis CD profiliuočių jungtukas

Sistemos aprašymas

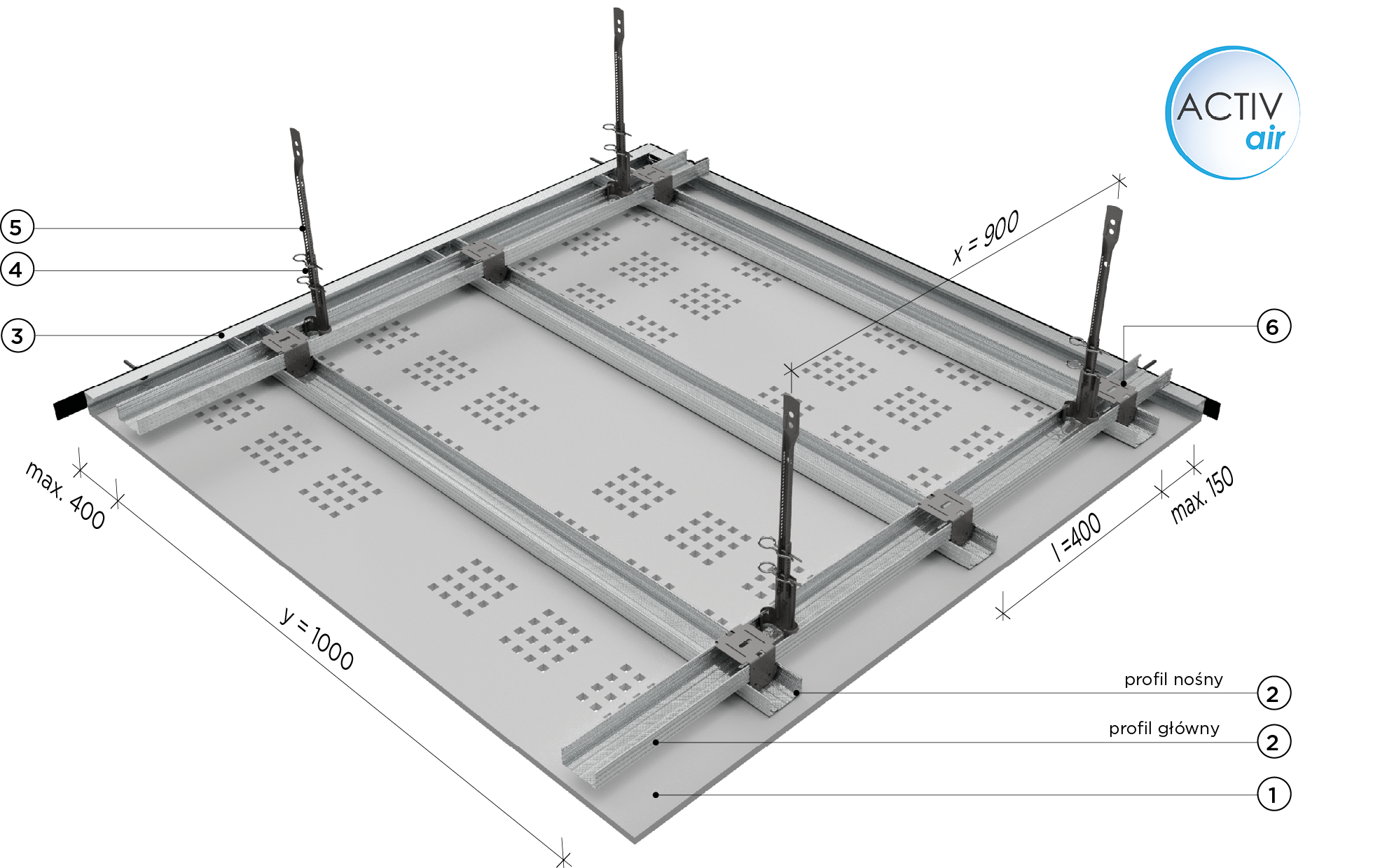

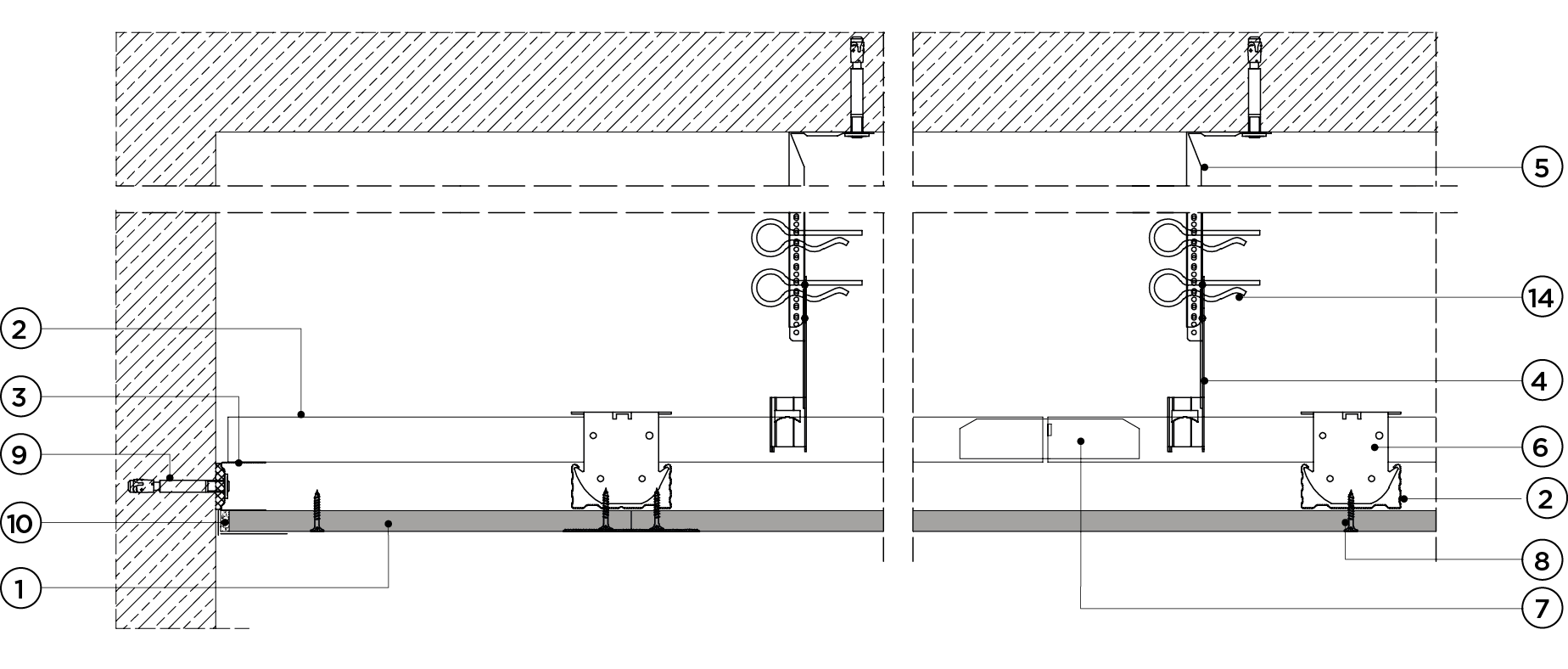

①Perforuota plokštė GYPTONE BIG 1200x2400 mm, 1x12,5 mm ② Profiliuotis CD 60 Ultrastil® ③ Profiliuotis UD 30 Ultrastil® ④ Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu ⑤ Pakabinimo strypas su kilpa ⑥ Kryžminis CD profiliuočių jungtukas ⑦ Išilginis CD profiliuočių jungtukas ⑧ Sraigtai TN 3,5x25 mm, kas 150 mm ⑨ Metalinis ankeris ⑩ Siūlių glaistas Rigips/Gyproc SUPER arba VARIO ⑪ Siūlių juosta RIGIPS ⑫ Baigiamasis glaistas Rigips: ProFin Mix arba ProFinish ⑬ Mineralinė vata Isover ACOUSTIC, storis 50 mm - jeigu reikia ⑭ Jungtukas Nonius tipo pakabai

Išeigų skaičiuoklė

Download (.xls)
Quantity of materials in M²

Products Quantities

Product
Coverage Qty
Total Qty
Coverage Unit
Product: Plokštė pagal pasirinktą sistemą
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 60 — Lubinis profiliuotis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil UD 30 — Perimetrinis lubinis profiliuotis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 15911 — Pasukamas CD profiliuočių pakabos elementas su templės fiksuokliu
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips CD - Pakabinimo strypas su kilpa
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 1017060 — Kryžminis CD60 profiliuočių jungtukas 2 lygių konstrukcijai
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Ultrastil CD 15915 — Išilginis CD profiliuočių jungtukas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Sraigtas pirmam sluoksniui TN 25
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips 16534 — Metalinis kaištis
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Gyproc Super — Gipsinis glaistas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Gyproc Spark Perf - Siūlių armavimo juostos
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips ProFinish — Polimerinis glaistas
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Mineralinė vata ISOVER ACOUSTIC 50 mm
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a
Product: Rigips CD 15910 - Nonius tipo pakabos elementų fiksatorius
Coverage Qty: n/a
Total Qty: n/a
Coverage Unit: n/a

Techniniai duomenys

Bendri
230 mm
230 mm
12 kg
400 mm
1000 mm
900 mm

¹ Garso sugerties koeficientas αw = 0,35 ÷ 0,80, priklauso nuo GYPTONE BIG plokščių tipo ir perforacijos. 2 Atsparumo smūgiams klasė 1A arba 2A, priklausomai nuo laikančių profiliuočių žingsnio ir GYPTONE BIG plokščių tipo. Detalesnės informacijos kreiptis į Gyproc atstovus.
